为规范电站运维操作，有针对性的在电站出现各类故障情况时，简单快速的得到解决，特发布本系列案例。本案例包含电站组件故障、线缆故障。
组件故障处理案例
一）组件接线盒损坏

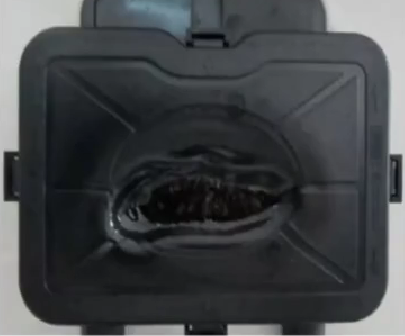

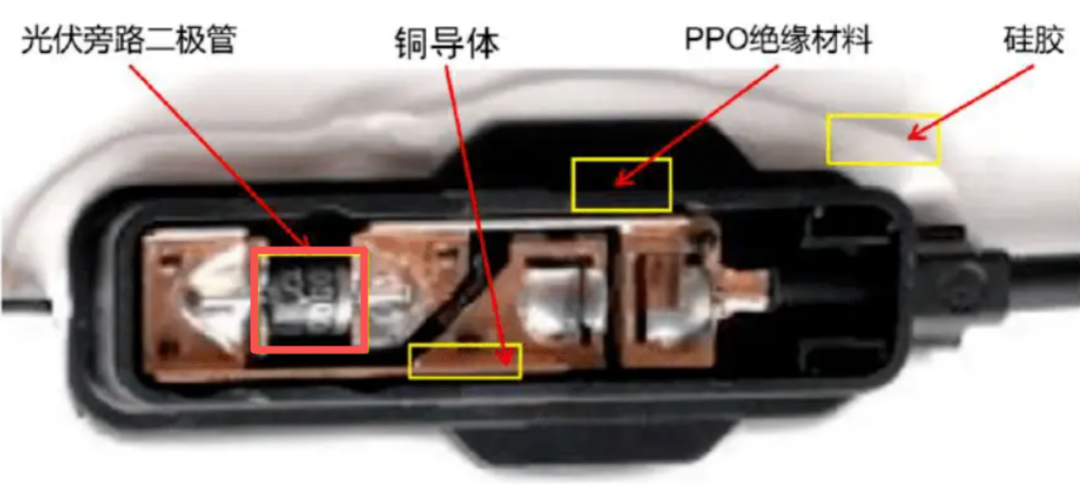

故障案例1：焊接工艺问题导致虚焊、组件变形。因接线盒内二极管引脚与铜导体连接处或汇流条与铜导体连接处存在虚焊，当光伏组件因阴影遮挡或其他原因导致旁路二极管开启时，虚焊处会发热。随着虚焊处热量不断累积，超过接线盒绝缘材料的热变形温度时，导致接线盒发生老化变形。旁路二极管开启时间越长，接线盒变形老化的风险就越大。当温度升至二极管结温上限值以上时，高温将导致旁路二极管热击穿损毁，甚至烧毁接线盒。
故障案例2：密封不良导致脱离。因接线盒与光伏组件背板粘胶过程中存在污染，导致接线盒与硅胶脱离故障。
故障案例3：光照遮挡导致二极管热击穿。光伏组件长期处于阴影遮挡、隐裂、局部热斑等不利条件下，会使旁路二极管长时间连续工作，进而导致其结区温度升高。当结区温度累积到一定程度时，旁路二极管便会发生热击穿失效。因处理不及时，热量进一步累积使接线盒绝缘材料变形，导致接线盒老化变形，严重时甚至引发接线盒烧毁。
故障案例4：雷击造成二极管失效。因光伏组件遭受雷击，旁路二极管因瞬间高电压而击穿。雨过天晴后，正常组件电流长时间流过失效的二极管，导致其发热。因热量持续累积，引起接线盒老化变形，甚至烧毁。
常用处理方法：更换组件或接线盒。
二）组件MC插头问题

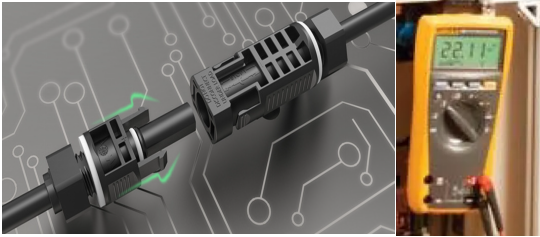

故障案例：组件MC插头未插或烧断。
常用处理方法：
1.用万用表检查子方阵到控制器的所有连接导线是否完好，有无短路、断路。
2.连接不良好的重新连接，短路、断路的及时排除。
3.重新插拔或更换MC插头。
三）组件物理结构损坏

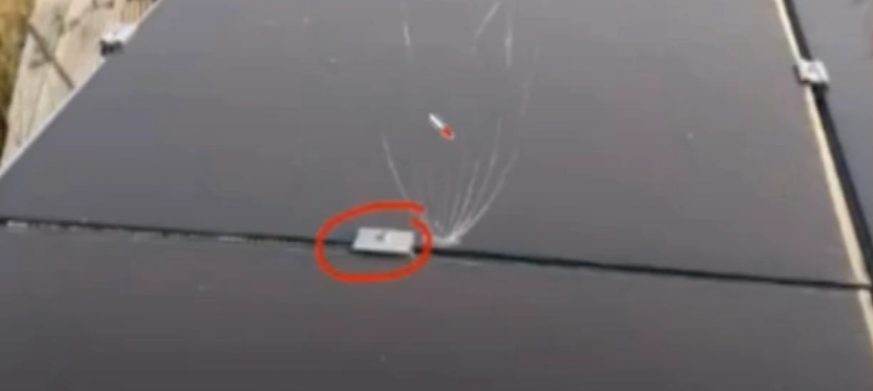

故障案例：组件封装玻璃面发生爆裂。现场因组件支架发生变形，同时压块的位置设置得不合理导致光伏组件玻璃面爆裂。这些因素会对组件表面施加不当应力，进而导致玻璃面爆裂。为了解决这一问题，我们建议对存在问题的组件及支架进行替换，并调整压块的安装位置，确保其位于组件两端的1/3范围内。
在此，我们可以观察到压块的位置。双波组件的耐厚性不足，主要归因于大风天气下的压块应力。当大风掠过时，压块所在的位置往往会出现玻璃板爆裂的情况。因此，必须警惕组件支架的变形以及压块位置的不合理，这些都可能导致机械损伤问题的出现。
常用处理方法：
评估后确认是否更换组件。
四）太阳能板输出电压低

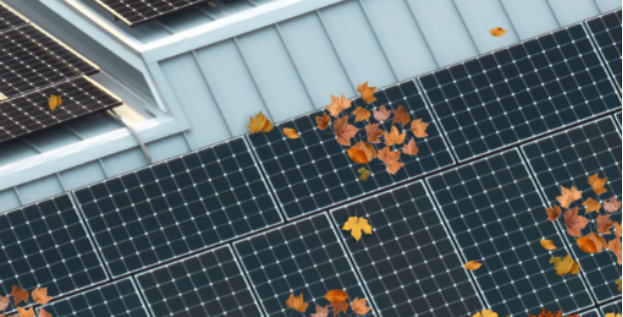

故障案例：阴影遮挡问题导致系统电压骤降。因落叶、鸟粪等遮挡物导致5%面积被遮挡，导致系统电压骤降20%。
常用处理方法：
定期清洁面板，考虑使用带旁路二极管的组件（可减少阴影影响至5%以内）。
组件检修安全规范：
1.直流侧风险：组件在任何光照下都会产生电压，操作前必须用不透光材料完全覆盖组件或等待完全无光环境。
2.个人防护：穿戴绝缘手套、安全帽，使用绝缘工具。
3.防高空坠落：在屋顶或高处作业时，必须系好安全带。
4.规范操作：断开连接时，必须先断开直流侧MC4插头，再操作其他部分。连接时顺序相反。
5.火灾风险：焊接作业时，需配备灭火器，并清理现场易燃物。
线缆故障处理案例

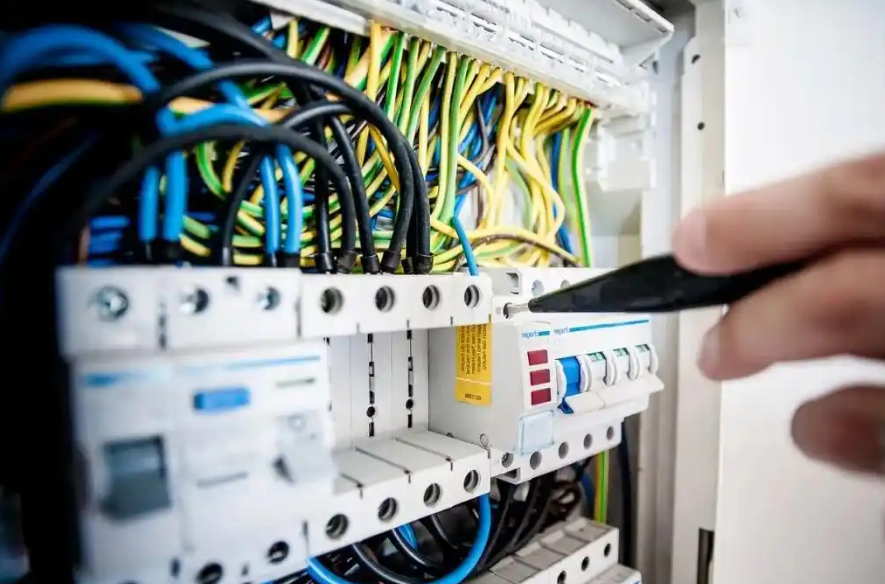

一）交直流电缆绝缘、短路、开路故障
现象案例：发生断路器短路跳闸、电缆绝缘电阻较低、无电压等。
处理方法：
1.对电缆进行绝缘测试，检查线路绝缘层是否有破损老化，有尖锐物体刺穿接地。
2.对短路、开路故障点，检查线缆连接是否良好，接线端子是否有发热老化及螺丝是否松动现象。
3.如发现问题进行相应处理并恢复。
4.具体采用分段排查，逐步缩小范围的方式，发现故障点。
线缆检修安全规范：
1.停电操作：检修前，必须断开线缆两端的断路器，确保完全断电。
2.验电确认：使用万用表或验电笔在电缆接头处确认无电后方可操作。
3.防止反送电：确认故障线缆所连接的所有电源点（如组件串、汇流箱支路）均已断开。
4.短路与接地：对于高压直流电缆，在检修前应将线缆可靠短路并接地，释放残余电荷。
5.现场警示：在作业区域悬挂“正在检修，禁止合闸”的警示牌。
