全无机钙钛矿CsPbBr₃晶体因其优异的光电特性，在γ射线和X射线探测中展现出巨大潜力。然而，大尺寸单晶的生长以及CsPbBr₃基X射线探测器在高能辐射下的稳定性仍待深入研究。

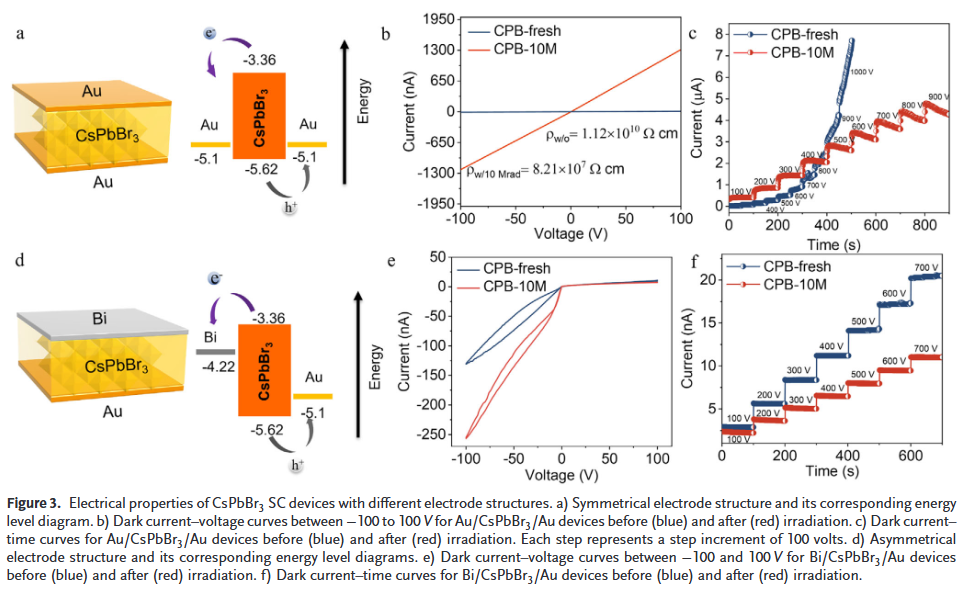

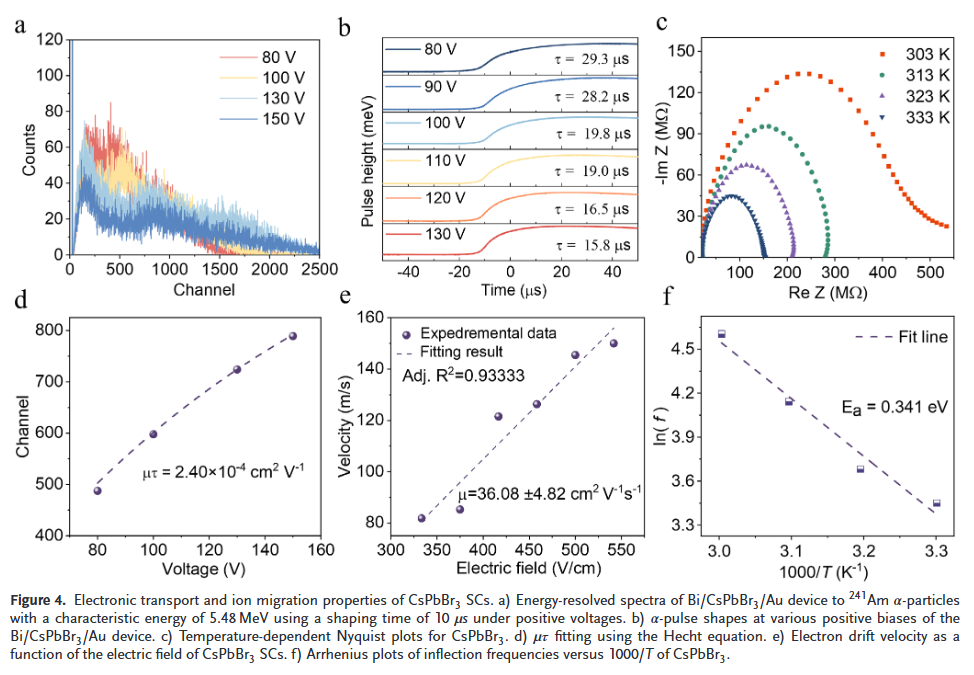

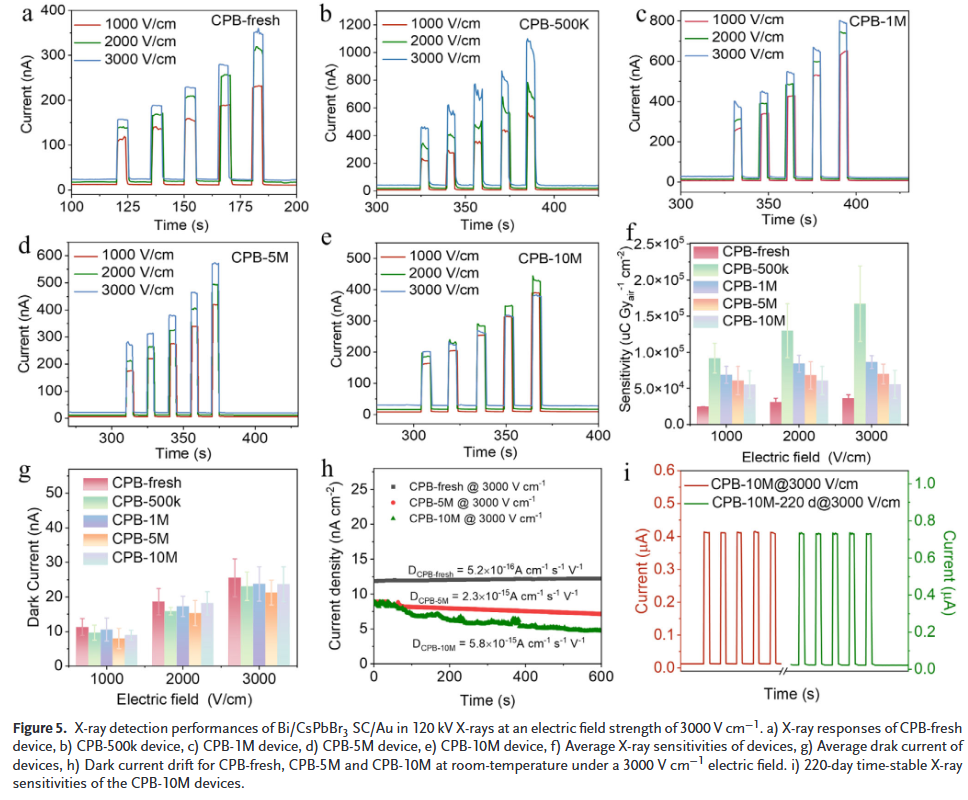

本研究山东大学张国栋和陶绪堂等人采用垂直布里奇曼（VB）法生长了两英寸CsPbBr₃单晶，并在 60 Co γ射线辐照后研究了其X射线探测性能的抗辐照性。与未辐照样品相比，辐照剂量为10 Mrad的晶体表现出更高的缺陷密度（ 1.59 × 1010 cm − 3 ）和更低的电阻率（ 8.2 × 10 7 Ω cm ）。然而，采用不对称电极结构（Bi/CsPbBr₃/Au）的器件表现出更高的信噪比（14）、稳定且低的暗电流密度（ 7 nA cm − 2），电流漂移为 5.8 × 10 − 15 A cm − 1 s − 1 V − 1 ，在3000 V cm⁻¹电场下对X射线探测的灵敏度高达55722 μ μC G y air − 1 cm⁻²。此外，辐照后的器件在老化220天后仍保持稳定的X射线响应特性。这些发现凸显了CsPbBr₃器件在高性能辐射探测中卓越的缺陷容忍度和辐照稳定性，为其在高辐射环境中的长期应用提供了重要依据。
文章亮点

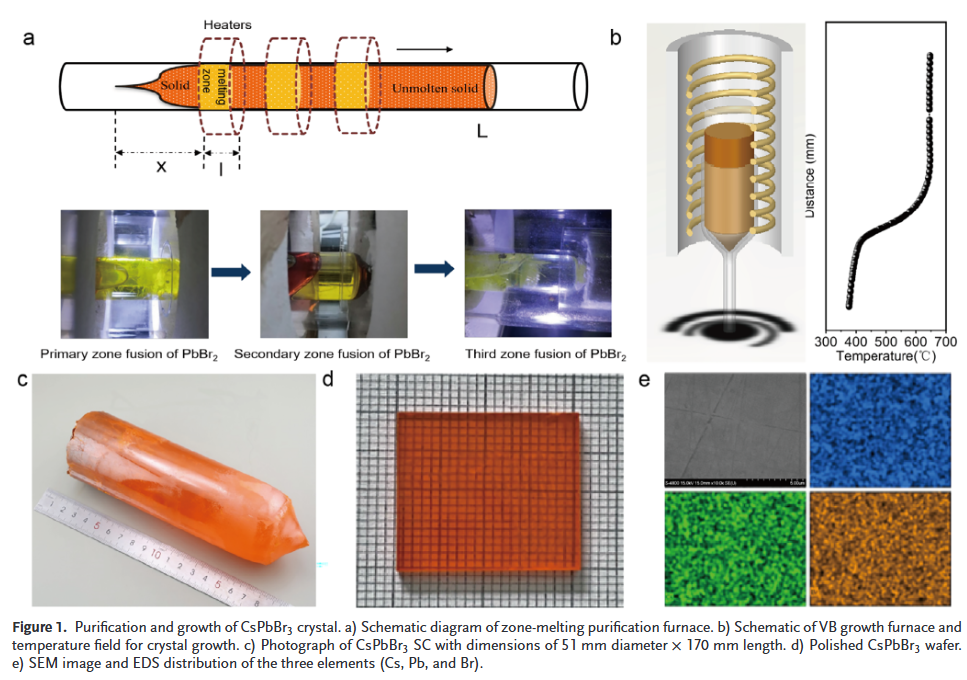

- 大尺寸高质量单晶生长：通过优化的垂直布里奇曼法和分段冷却工艺，成功生长出直径2英寸、无裂纹的高质量CsPbBr₃单晶，解决了大尺寸晶体生长中的开裂问题。

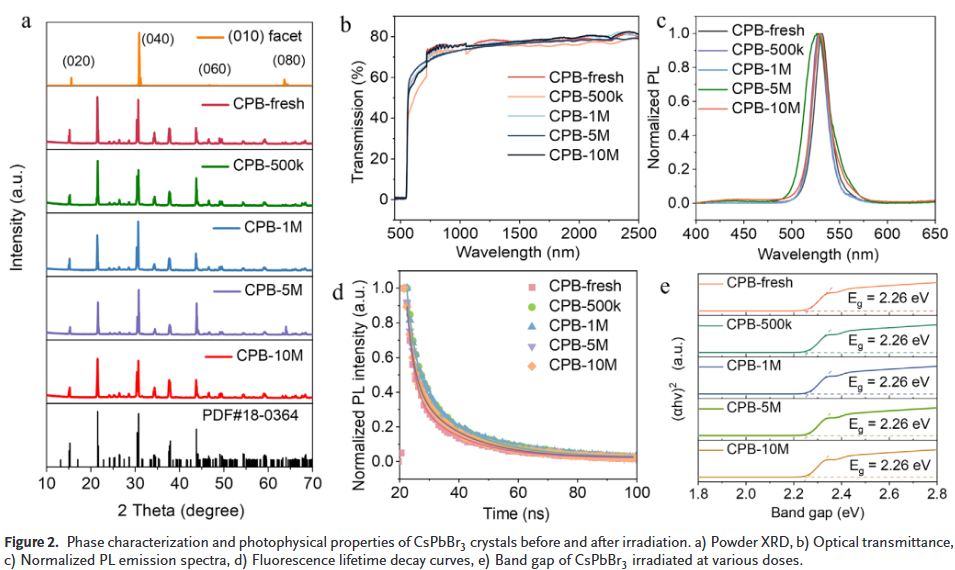

- 卓越的抗辐照性能：即使接受10 Mrad剂量的γ射线辐照，CsPbBr₃晶体仍保持化学稳定性和高透光率（77%），器件灵敏度显著提升（最高达167015 μμC Gy⁻¹ cm⁻²），且暗电流漂移极低。

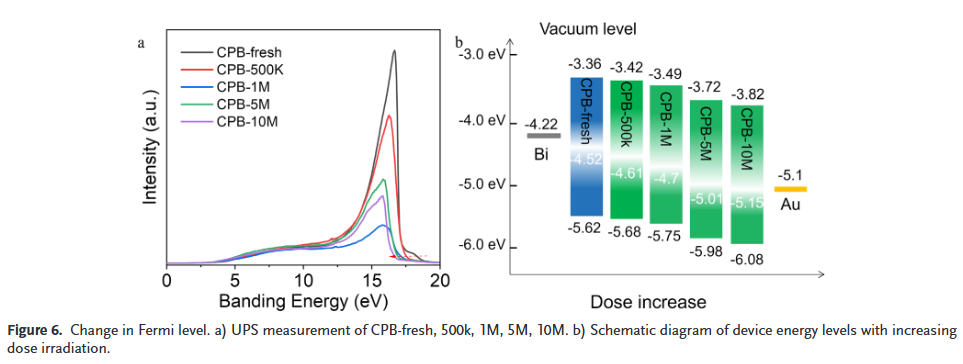

- 辐照诱导的能带调控机制：研究发现辐照诱导的缺陷导致费米能级下移，形成更高的金属-半导体接触势垒，从而抑制暗电流、增强载流子分离效率，提升了器件的探测性能与稳定性。
X. Sun, G. Zhang, W. Ma, et al. “ Growth of Two-Inch Perovskite CsPbBr3 Single-Crystal with High Irradiation Resistance for X-ray Detection.” Adv. Mater. (2025): e12788.
https://doi.org/10.1002/adma.202512788
索比光伏网 https://news.solarbe.com/202509/22/50009106.html
