甲脒铅碘钙钛矿组合物具有较低的开路电压损失，因此具有更高的功率转换效率（PCE）潜力。然而，其低带隙使得实现具有高平均可见光透射率（AVT）和高光利用效率（LUE）的半透明钙钛矿太阳能电池（ST-PSC）变得困难。

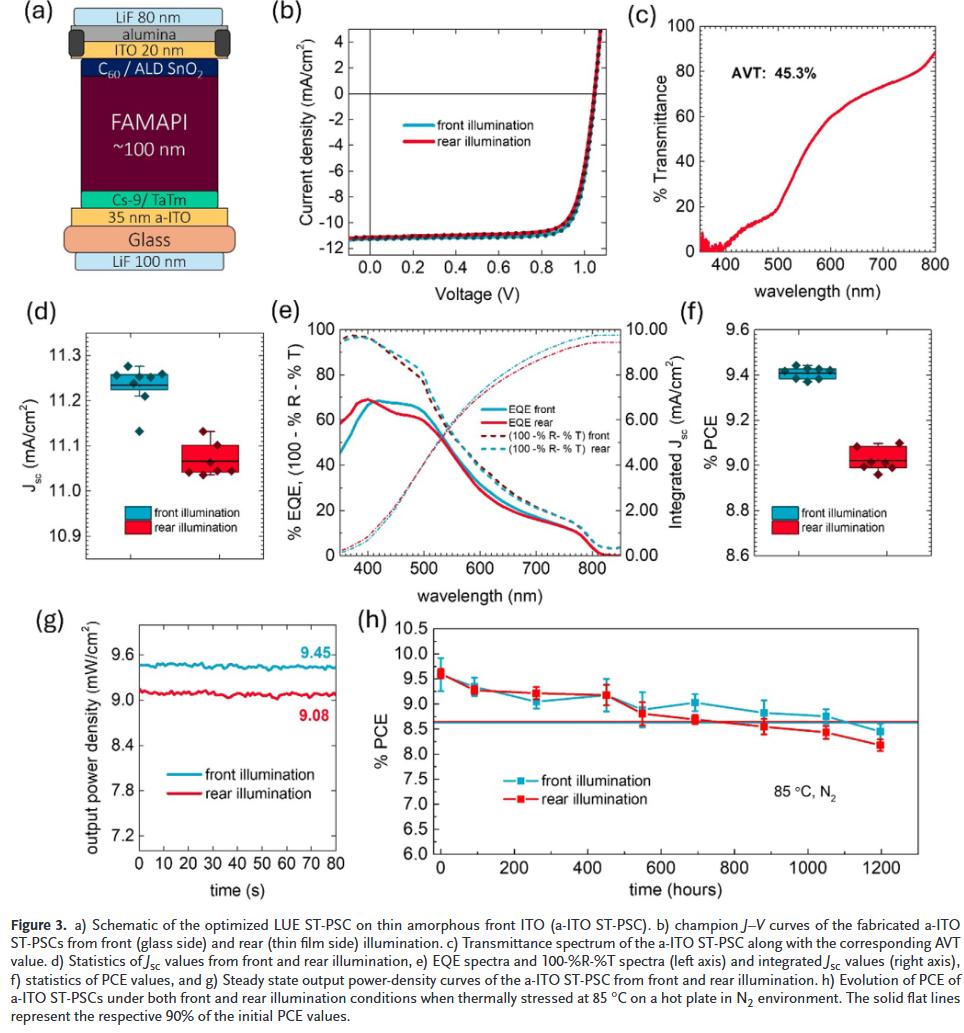

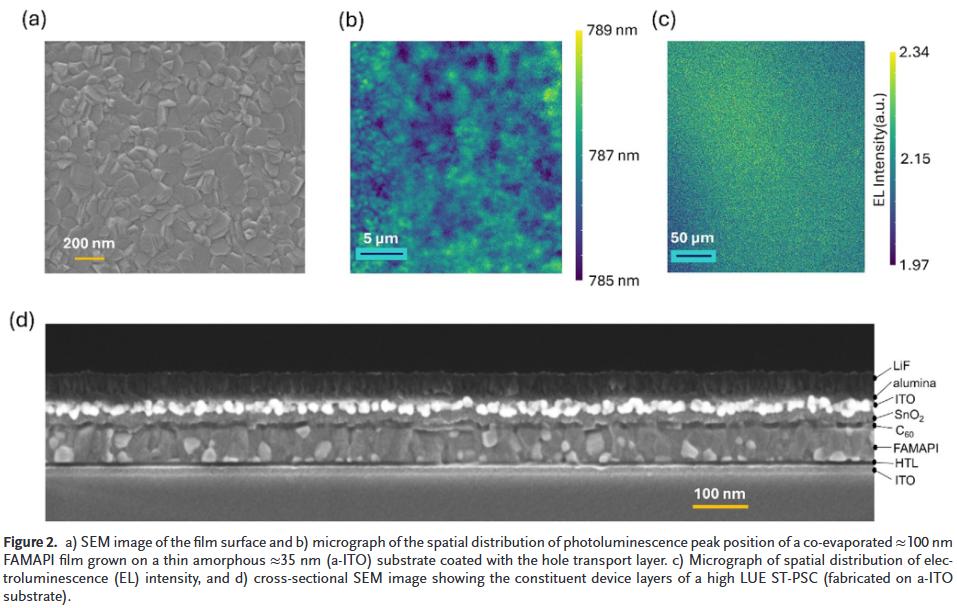

本文西班牙瓦伦西亚大学分子科学研究所Henk J. Bolink等人通过全真空沉积工艺制备了低带隙（≈1.55 eV）、厚度约100 nm的半透明钙钛矿太阳能电池，实现了LUE高达4.2（PCE为9.26%，AVT为45.3%）。此外，通过调节钙钛矿层厚度和背电极结构，实现了显色指数（CRI）高达82.4、AVT约48.5%的ST-PSC。该器件在85°C氮气环境中热应力测试1000小时后仍保持90%以上的效率。
文章亮点
- 实现了低带隙钙钛矿半透明电池的高光利用效率（LUE=4.28），兼顾了高透光率（AVT=45.3%）和高效率（PCE=9.3%），创下该类器件的纪录。

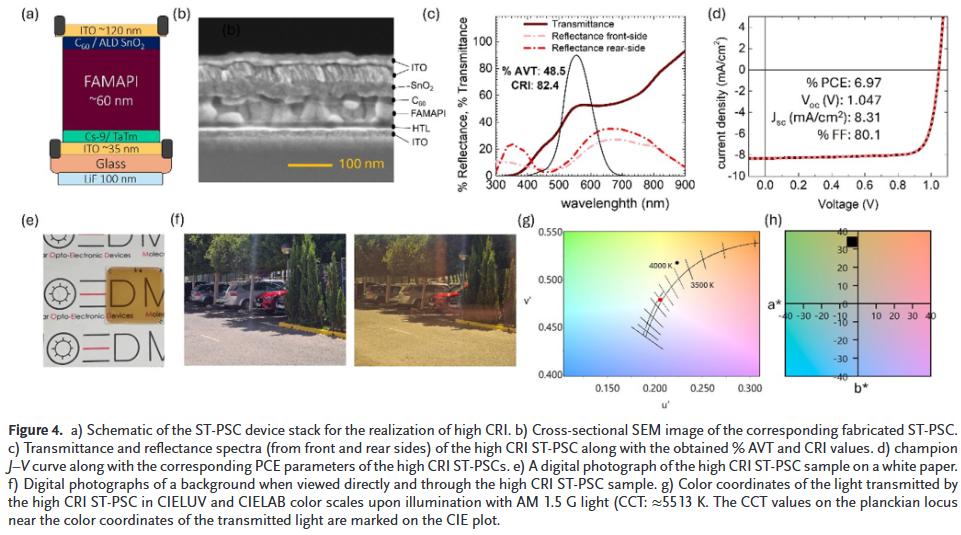

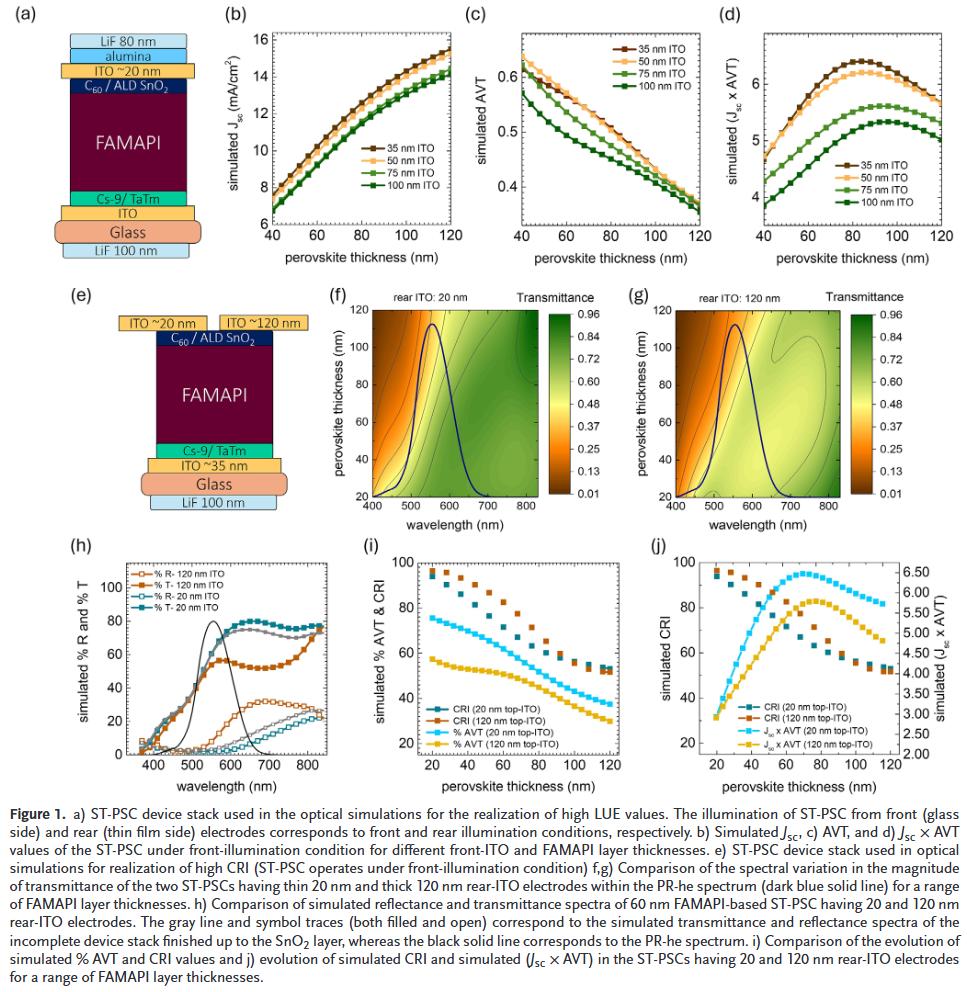

- 通过调控钙钛矿层和背电极ITO厚度，显著提升显色指数（CRI=82.4），在保持高透光率（AVT=48.5%）的同时，实现了优异的颜色真实性，适用于建筑集成光伏和智能窗。
- 全真空沉积工艺制备的器件表现出优异的热稳定性，在85°C氮气环境中1000小时后效率保持率超过90%，具备良好的实际应用潜力。
A. Paliwal, M. Romero, L. van den Hengel, et al. “ High Light Utilization and Color Rendering in Vacuum-Deposited Semitransparent Perovskite Solar Cells.” Adv. Mater. (2025): e12861.
https://doi.org/10.1002/adma.202512861
索比光伏网 https://news.solarbe.com/202509/12/50008357.html
