Joule：全溶液加工Kesterite太阳能电池的多界面工程

本研究南京邮电大学辛颢、中国科学院物理研究所石将建和孟庆波等人通过分子工程调控溶液法ZnO纳米颗粒（ZnO-nps）/银纳米线（AgNWs）窗口层的多界面，解决了界面接触不良、表面缺陷和能级失配等问题，实现了全溶液加工Kesterite太阳能电池的14.3%认证效率。

该技术不仅显著降低了制备成本，还赋予电池优异的柔韧性，为未来商业化低成本薄膜太阳能电池提供了关键技术基础。

文章亮点：

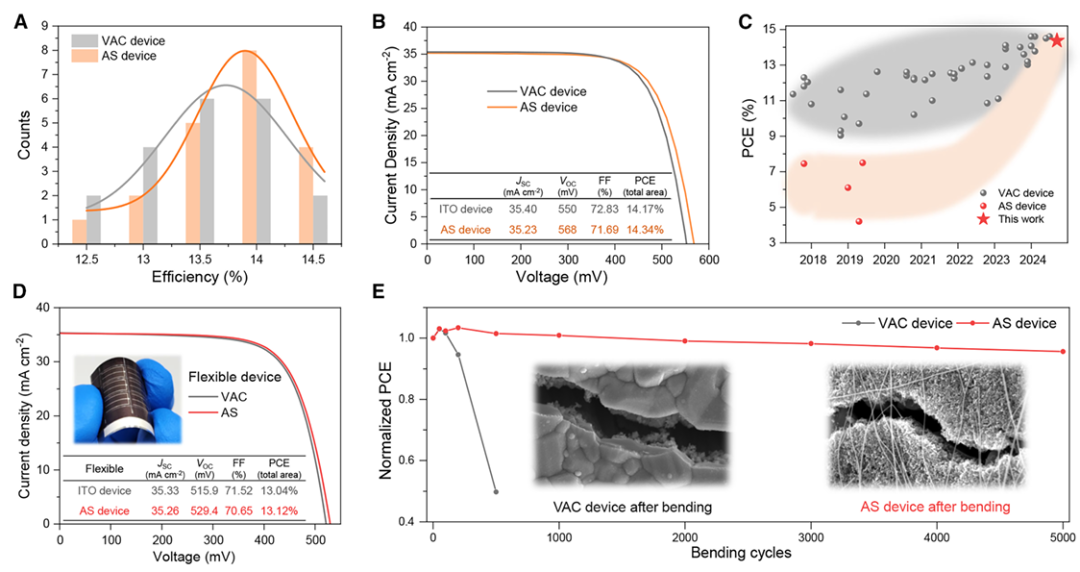

1. 高效率突破：通过多界面分子工程优化，全溶液加工Kesterite太阳能电池实现了14.3%的认证效率，创下该技术路线的最高纪录。
2. 低成本与柔性优势：相比传统真空溅射工艺，溶液法制备窗口层成本降低10倍，时间缩短5倍，同时电池表现出优异的弯曲稳定性（5000次弯曲后效率保持95%）。

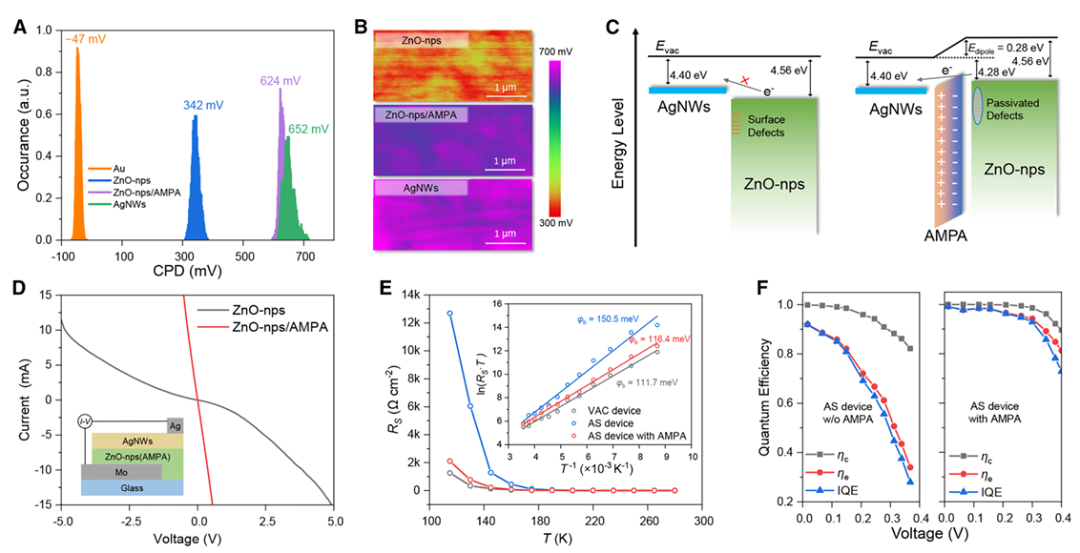

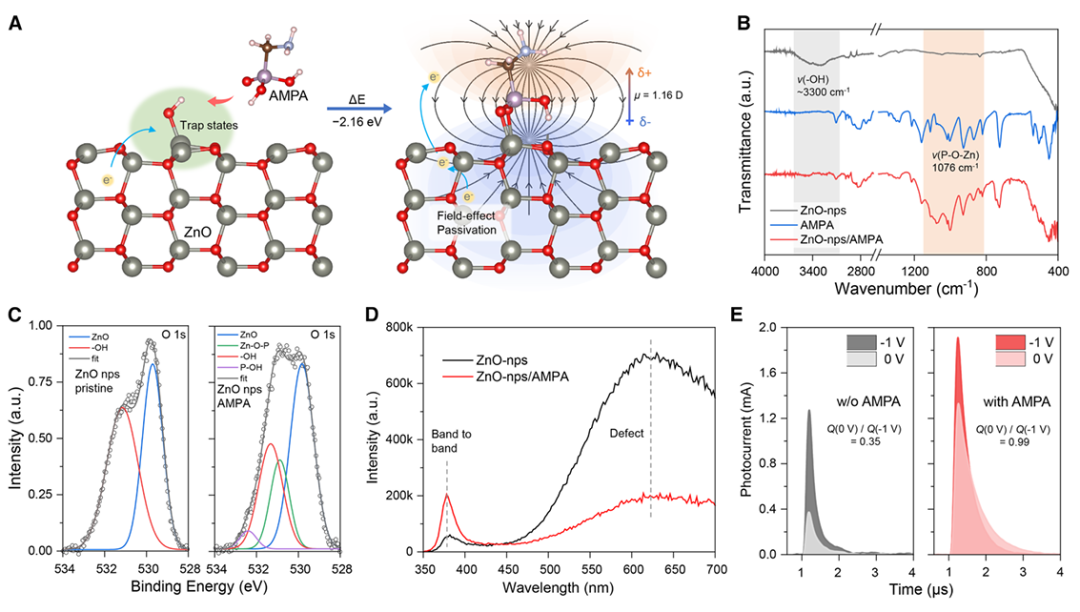

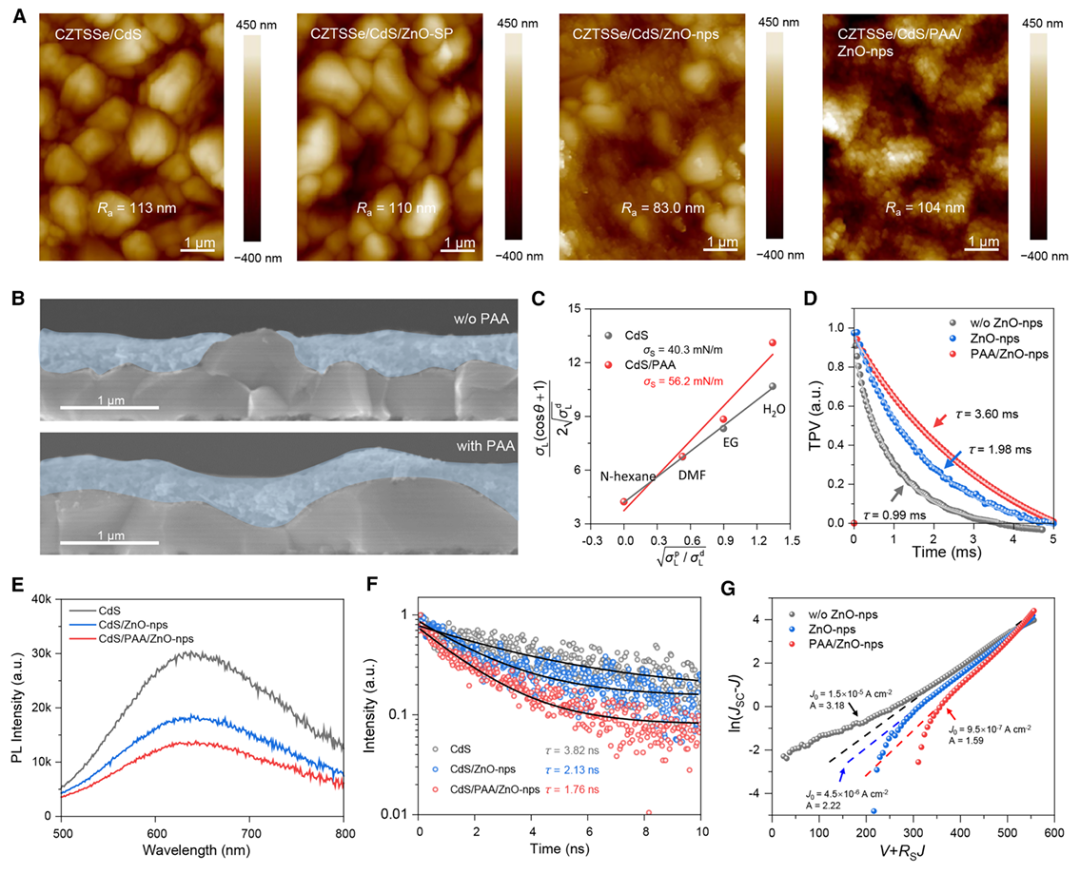

3. 界面调控创新：采用聚丙烯酸（PAA）和氨基甲基膦酸（AMPA）分别改善ZnO-nps的共形沉积和表面缺陷钝化，并通过AMPA诱导的偶极子优化能级匹配。

Licheng Lou, Jinlin Wang, Yuan Li, Kang Yin, Xiao Xu, Bowen Zhang, Menghan Jiao, Shudan Chen, Tan Guo, Jingchen Wang, Yiming Li, Jiangjian Shi, Huijue Wu, Ruijuan Xiao, Hao Xin, Yanhong Luo, Dongmei Li, Qingbo Meng,

Multi-interface engineering for all-solution-processed kesterite solar cells,

Joule,2025,102091,ISSN 2542-4351,

https://doi.org/10.1016/j.joule.2025.102091.

(https://www.sciencedirect.com/science/article/pii/S2542435125002727)
